Luogo di origine:
Prodotto in Cina
Marca:
jinwang
Certificazione:
CE,CO,ISO
Numero di modello:
Etichettatura rotonda della bottiglia, codifica inkjet, sistema di ispezione visiva del tappo della

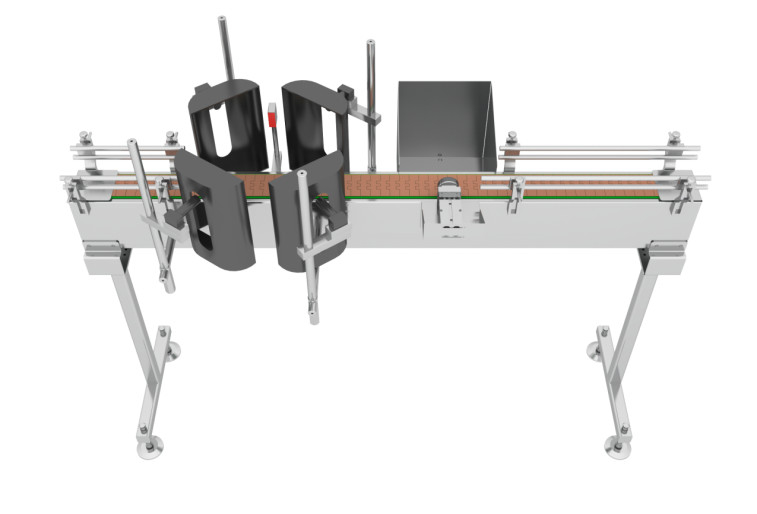

20 bottiglie/min Bottiglia rotonda, etichettatura della bottiglia, codifica a getto d'inchiostro, sistema di ispezione visiva del tappo della bottiglia
1Introduzione
Questo sistema utilizza la visione artificiale per rilevare le etichette circonferenziali delle bottiglie, tra cui il rilevamento dei codici QR, il riconoscimento dei codici a barre, l'identificazione dei codici, la qualità dell'etichettatura (come: storta, deformata,se esiste un'etichetta, ecc.), e rileva le etichette delle bottiglie.Questo sistema comprende anche il rilevamento della deviazione del tappo della bottiglia rispetto al corpo della bottiglia, e guida visivamente il rifiuto di tappi di bottiglia che sono evidentemente distorti.e le bottiglie che non sono chiaramente strette sono respinte.
2.Parametri tecnici
| 1 | Capacità di produzione |
20 bottiglie/minuto *La capacità di produzione effettiva varia a seconda delle dimensioni del prodotto, del materiale di imballaggio, ecc. |
| 2 | Tipo di bottiglia applicabile | Φ60 mm altezza 230 mm |
| 3 | Specifiche del tappo della bottiglia | Φ30 mm |
| 4 | Fornitore di energia | 220V 50Hz |
| 5 | Potenza | 0.6KW |
| 6 | Dimensioni | 1200*1000*1300mm (L*W*H) |
3.Configurazione hardware
3.1 4 telecamere a colori da 200W, telecamera a scala di grigi da 1200W, velocità di acquisizione di 30 fotogrammi, metodo di comunicazione con telecamera GigE.
3.2 1 set di software di visione per telecamere industriali con autorizzazione per lo sviluppo e l'applicazione.
3.35 Cavi Ethernet industriali.
3.4 obiettivi per fotocamere industriali a risoluzione di 200W5 pixel.
3.5 1 set di regolatori di sorgenti luminose e 5 set di sorgenti luminose.
4.Configurazione del software
4.1 Il progetto di prova contiene tutti i requisiti di prova.
4.2 Le licenze per lo sviluppo e l'applicazione di software per l'elaborazione delle immagini sono installate su computer industriali specificati dal cliente.
4.3 Il sistema software di elaborazione delle immagini sviluppato sulla base di linguaggi di alto livello ha funzioni multifunzione.il cliente deve solo modificare il modello di prodotto e il sistema commuta automaticamente senza la necessità di svilupparlo in modo secondario.
4.4 Il ciclo di rilevamento di un singolo prodotto è inferiore a 0,5 s.
5.Processo di algoritmo di visione
6.Vantaggi dell'attrezzatura
6.1 Quattro telecamere sono disposte ad intervalli di 90° per garantire una rappresentazione stabile e completa a 360° dell'etichetta della bottiglia.
6.2 La sorgente luminosa ad arco appositamente progettata per le etichette cilindriche può migliorare la consistenza della luminosità dell'immagine.
6.3 attivazione sincrona di 4 fonti luminose, strobe asincrona e acquisizione di immagini asincrona, evitando la complessità e l'instabilità della logica di attivazione asincrona;riducendo l'interferenza reciproca tra le fonti luminose e migliorando la qualità dell'immagine.
6.4 La fotocamera e la sorgente luminosa sono installate coassiale e integralmente su un telaio regolabile in altezza.Il telaio di regolazione è munito di marcature laser o linee guida per facilitare la regolazione precisa dell'altezza del sistema di visione per bottiglie di altezza diversa.
