Luogo di origine:
Cina
Marca:
JWIM
Certificazione:
CE
Numero di modello:
ccg1000-12tj

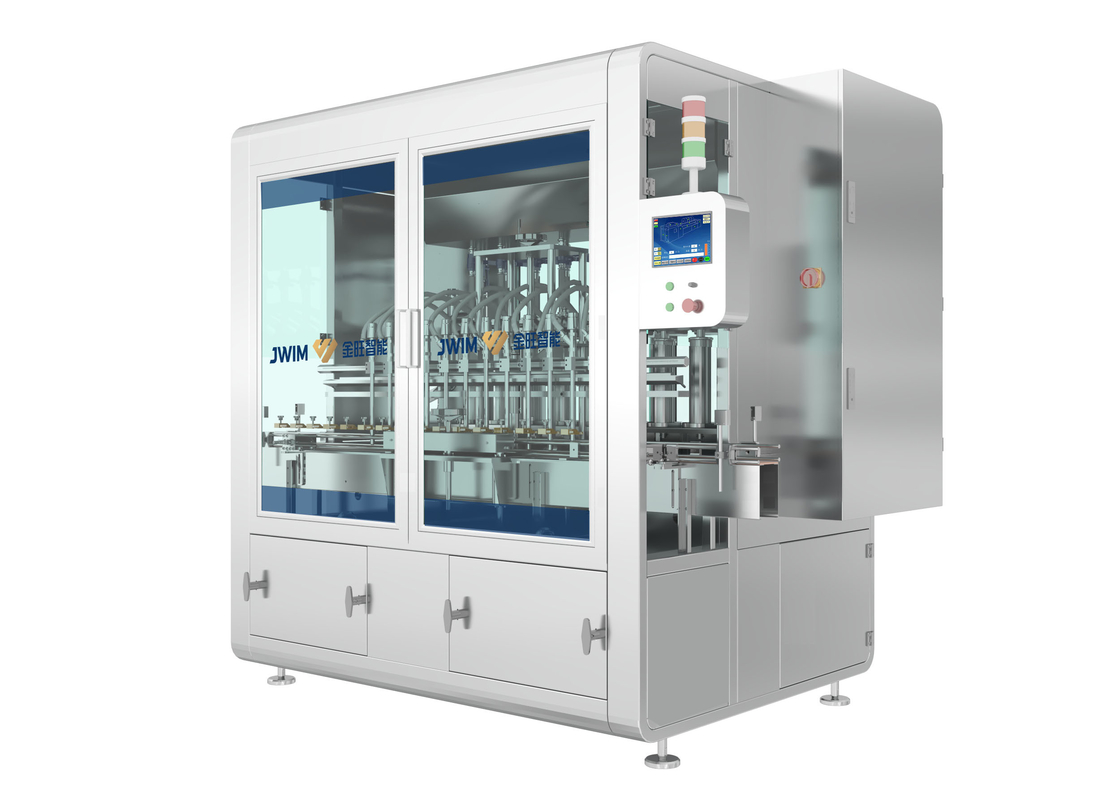

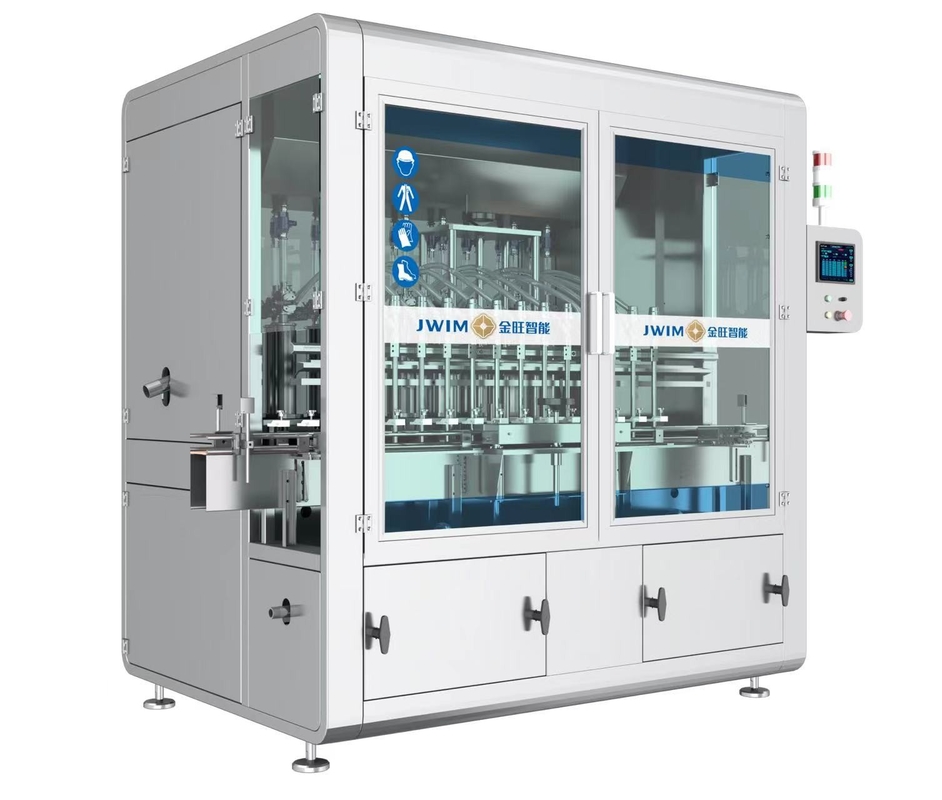

CCG1000-12TJ Macchina di riempimento a pistoni automatica
1.Introduzione
CCG1000-12TJ Automatic Piston Filling Machine è l'ultima generazione di macchina di riempimento a volume migliorata, adatta per l'imballaggio di vari agenti idrici e prodotti ad alta viscosità.L'intera macchina è di struttura in linea, azionato da un servomotore e dal principio di riempimento di misurazione del volume, che consente di realizzare un'elevata precisione del dosaggio di riempimento.e l'intera macchina è facile da usareL'intera macchina adotta il telaio ad arco, che è bello e generoso.È selezionato un sistema di trasmissione automatica dei dati di pesatura elettronica ad alta precisione per rendere l'adeguamento della dose più conveniente e rapido..
2Parametri tecnici
| 1 | Capacità |
100 ml: ≤ 5400 BPH 1000 ml: ≤ 2500 BPH * La capacità varia a seconda del prodotto, del tamburo e delle caratteristiche del prodotto. |
| 2 | Dimensione della bottiglia applicabile |
Bottiglia rotonda: Φ40-95 mm Altezza: 80-230 mm
|
| 3 | Volume di riempimento |
50-1000 ml *La gamma di riempimento differisce dalle caratteristiche del prodotto e dall'alimentazione. |
| 4 | Precisione di riempimento |
±1 g (50-200 ml) ±1,5 g (200-500 ml) ± 2 g (500-1000 ml) * La precisione varia a seconda del prodotto, del tamburo e delle caratteristiche del prodotto. |
| 5 | Altezza di alimentazione del prodotto | 2300 mm |
| 6 | Diametro di alimentazione del prodotto | DN40 |
| 7 | Diametro dell'ugello di riempimento | Φ18 mm |
| 8 | Min Diametro di apertura | ≥ Φ22 mm |
| 9 | Pressione dell'aria | 0.6-0.8MPa |
| 10 | Fonte di alimentazione | ¥380V 50Hz/2.2KW |

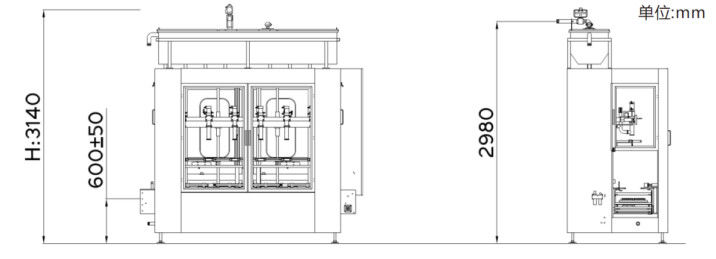

| 11 | Dimensione esterna | 2435 × 1490 × 2480 mm |
| 12 | Peso | Circa 1200 kg |
3- Allocazione
| - No, no, no, no. | Nome | Marchio |
| 1 | PLC | Schneider |
| 2 | Interfaccia HMI | Schneider |
| 3 | Invertitore | Schneider |
| 4 | Sistema di servo | Schneider |
| 5 | Sensore di conteggio | SICOLO |
| 6 | Interruttore di prossimità | Schneider |
| 7 | Interruttore di alimentazione | Schneider |
| 8 | Indicatore di pressione | SMC |
| 9 | Fabbricazione a partire da: | FTEC |
| 10 | Valvola solenoide | FTEC |
| 11 | Buttone | Schneider |
| 12 | Luce di allarme | Schneider |
| 13 | Interruttore di circuito | Schneider |
4.1È ampiamente utilizzato per il riempimento automatico da 50-1000 ml in agrochimico, chimico, fertilizzante, prodotti per la cura personale, petrolio e altre industrie correlate.

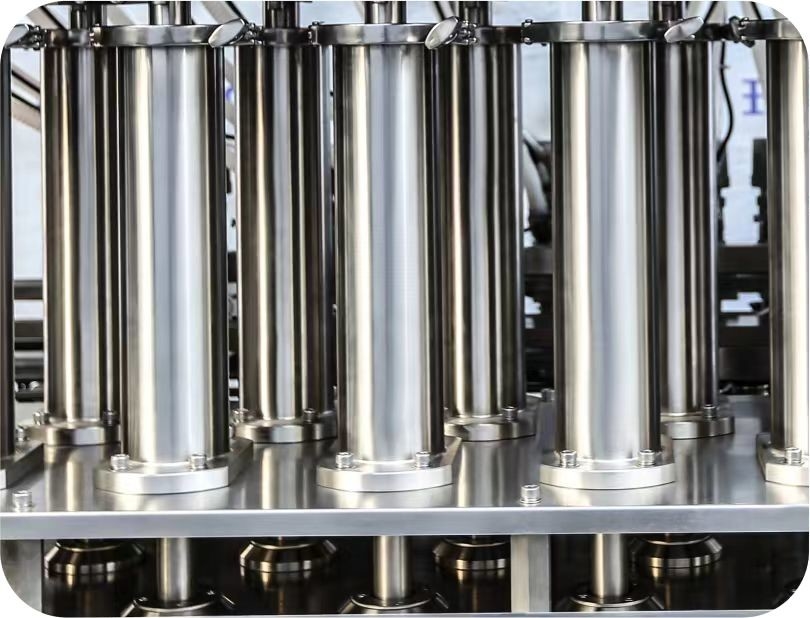

4.2 L'unità di riempimento utilizza una struttura a pistoni, può scaricare completamente il prodotto nel serbatoio, evitando efficacemente la contaminazione incrociata.Questa struttura rende anche l' anello di sigillamento cambiare più facile.
4.3Le ultime parti di tenuta in PTFE migliorano la resistenza all'usura e la durata di vita, riducendo i costi di manutenzione.
4.4Il sistema di riempimento adotta una valvola di seduta a tre angoli dedicata, corpo di valvola in acciaio inossidabile, forte resistenza alla corrosione, durata e standard industriale tedesco.Ha i vantaggi di una struttura semplice, prestazioni stabili, sigillatura affidabile, nessuna perdita di prodotto per lungo tempo, risparmiando costi di manutenzione.
4.5 Utilizza una valvola di riempimento professionale di alto livello con velocità di riempimento rapida e alta precisione di riempimento.La struttura speciale del fondo e la progettazione di tenuta non possono ottenere alcuna perditaLa valvola di riempimento adotta una struttura di sigillamento a fondo per evitare residui nel filo di connessione e nella parte di sigillamento della valvola, che è facile da pulire e può ridurre efficacemente i residui.
4.6 Jinwang utilizza il controllo PLC, il servomotore guida la struttura di sollevamento della cinghia sincrona + la struttura di sollevamento della canna a doppia vite a funzionamento stabile per garantire l'alta precisione del movimento e del riempimento del pistone.
4.7Il motore azionerà gli ugelli di riempimento, la cui altezza può essere regolata sullo schermo touch.
4.8Testa di riempimento regolabile rapidamente e dotata di marchio di taratura, regolabile senza attrezzi, conveniente e veloce.che sia conveniente da mantenere e riparare.
4.9Sistema di feedback del peso della bilancia elettrica, la regolazione del volume può essere effettuata premendo un tasto sul touch screen (funzione opzionale)
4.10 L'intera macchina utilizza il telaio in acciaio inossidabile 304 che ha un effetto anticorrosione perfetto.Il coperchio in acciaio inossidabile e la porta in vetro rinforzata impediscono all'aria sporca durante il riempimento di inquinare l'ambienteNel frattempo, la presa di scarico di dimensione Φ120 mm è riservata sulla parte superiore dei lanci di riempimento collegati alsistema a presa indottaper il gas esaustivo.
5- Supporto e servizi:
Il nostro supporto tecnico e i servizi per la macchina di riempimento di pesticidi sono progettati per fornire l'assistenza più completa per i nostri clienti.Il nostro team di ingegneri e tecnici esperti sono disponibili per fornire assistenza con l'installazione, manutenzione, risoluzione dei problemi e riparazione.
Offriamo una formazione interna sul funzionamento e la manutenzione della macchina per garantire che i nostri clienti possano ottenere il massimo dal loro acquisto.Forniamo supporto online attraverso il nostro sito web, che include FAQ, manuali di prodotto e altre risorse utili.
Se mai avete domande o preoccupazioni sulla macchina di riempimento di pesticidi, il nostro team di esperti è disponibile ad aiutarvi.e ci sforziamo di fornire il miglior supporto tecnico e servizi possibili.
6Imballaggio e spedizione:
La macchina di riempimento di pesticidi sarà confezionata in modo sicuro in una scatola di cartone per proteggerla durante la spedizione.
