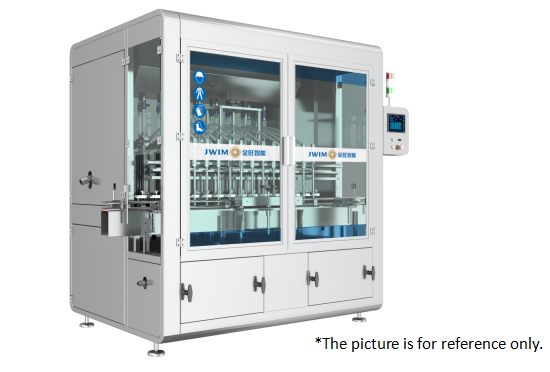

CCG1000-12TRiempitrice Intelligente a Pistone J
1. Introduzione
La Riempitrice Intelligente a Pistone CCG1000-12TJ è l'ultima generazione di riempitrice volumetrica migliorata, adatta al confezionamento di vari agenti acquosi e prodotti ad alta viscosità. L'intera macchina ha una struttura in linea, azionata da servomotore e principio di riempimento a misurazione volumetrica, che realizza un'elevata precisione del dosaggio di riempimento. Adotta il controllo PLC, l'interfaccia uomo-macchina e l'intera macchina è facile da usare. L'intera macchina adotta un telaio ad arco, che è bello e generoso. Viene selezionato un sistema di trasmissione dati automatico di pesatura elettronica ad alta precisione per rendere la regolazione del dosaggio più comoda e rapida.
2. Dimensioni Macchina
Unità:mm
3. Parametri Tecnici
| 1 |
Capacità |
100ml: ≤5400BPH 1000ml:≤2500BPH
*La capacità varia in base al prodotto, al contenitore e alle caratteristiche del prodotto.
|
| 2 |
Dimensioni Bottiglia Applicabili |
Bottiglia Rotonda: Φ40-95mm Altezza:80-230mm
|
| 3 |
Volume di Riempimento |
50-1000ml
*Il range di riempimento varia in base alle caratteristiche del prodotto e all'alimentazione del prodotto.
|
| 4 |
Precisione di Riempimento |
±1g (50-200ml) ±1.5g (200-500ml)
±2g (500-1000ml)
*La precisione varia in base al prodotto, al contenitore e alle caratteristiche del prodotto.
|
| 5 |
Altezza di Alimentazione Prodotto |
2300mm |
| 6 |
Diametro di Alimentazione Prodotto |
DN40 |
| 7 |
Diametro Ugello di Riempimento |
Φ18mm |
| 8 |
Diametro Minimo Apertura |
≥Φ22mm |
| 9 |
Pressione Aria |
0.6-0.8MPa |
| 10 |
Alimentazione Elettrica |
~380V 50Hz/2.2KW |
| 11 |
Dimensioni Esterne |
2435×1490×2480mm(L×W×H) |
| 12 |
Peso |
Circa 1200kg |
4. Configurazione Elettrica
| SN |
Nome |
Marca |
|
| 1 |
PLC |
Schneider |
|
| 2 |
HMI |
Schneider |
|
| 3 |
Inverter |
Schneider |
|
| 4 |
Sistema Servo |
Schneider |
|
| 5 |
Sensore di Conteggio |
SICK |
|
| 6 |
Interruttore di Prossimità |
Schneider |
|
| 7 |
Interruttore di Alimentazione |
Schneider |
|
| 8 |
Manometro |
SMC |
|
| 9 |
Cilindro |
FTEC |
|
| 10 |
Valvola Solenoide |
FTEC |
|
| 11 |
Pulsante |
Schneider |
|
| 12 |
Spia di Allarme |
Schneider |
|
| 13 |
Interruttore Automatico |
Schneider |
|
5. Processo di Lavoro
6. Vantaggio
6.1. È ampiamente utilizzato per il riempimento automatico da 50-1000ml nei settori agrochimico, chimico, dei fertilizzanti, dei prodotti per la cura personale, dell'olio e altri settori correlati.
*L'immagine è solo a scopo illustrativo. Non c'è tappo durante il riempimento.
6.2. L'unità di riempimento utilizza una struttura a pistone staccabile, tocca lo schermo completo con un clic, può scaricare completamente il prodotto nel serbatoio, evitando efficacemente la contaminazione incrociata. Questa struttura rende anche più facile la sostituzione dell'anello di tenuta.
6.3. Le più recenti parti di tenuta in PTFE migliorano la resistenza all'usura e la durata, riducendo i costi di manutenzione.
6.4. Il sistema di riempimento adotta una valvola a sede angolare dedicata a tre vie, corpo valvola in acciaio inossidabile, forte resistenza alla corrosione, durata e standard industriale tedesco. Ha i vantaggi di una struttura semplice, prestazioni stabili, tenuta affidabile, nessuna perdita di prodotto per lungo tempo, risparmio sui costi di manutenzione.
6.5. Utilizza una valvola di riempimento professionale ad alto standard con velocità di riempimento rapida e alta precisione di riempimento. Il corpo valvola utilizza SUS, con buona resistenza alla corrosione, durata e lunga durata. La speciale struttura inferiore e il design di tenuta possono ottenere zero perdite. La valvola di riempimento adotta una struttura a tenuta inferiore per evitare residui nel filetto di connessione e nella parte di tenuta della valvola, che è facile da pulire e può ridurre efficacemente i residui.
6.6. Jinwang utilizza il controllo PLC, il servomotore aziona la cinghia sincrona + la struttura di sollevamento a vite doppia a funzionamento stabile per garantire l'alta precisione del movimento del pistone e del riempimento.
6.7. Il motore aziona gli ugelli di riempimento. L'altezza degli ugelli di riempimento può essere regolata sullo schermo tattile.
6.8. Regolazione rapida della testa di riempimento e dotata di segno di calibrazione, regolazione senza attrezzi, comoda e veloce. Il tubo dell'aria e il fotoelettrico sono etichettati con il nome, il che è comodo per la manutenzione e la riparazione.
6.9. Sistema di feedback del peso della bilancia elettronica, la regolazione del volume può essere effettuata premendo un tasto sullo schermo tattile. (Funzione opzionale)
6.10. L'intera macchina utilizza il telaio in acciaio inossidabile 304 che ha un perfetto effetto anticorrosione. Il coperchio in acciaio inossidabile e la porta in vetro temperato impediscono all'aria sporca durante il riempimento di inquinare l'ambiente. Nel frattempo, una presa di scarico di dimensione Φ120mm è riservata sulla parte superiore delle lance di riempimento che è collegata al sistema di aspirazione forzata per l'evacuazione dei gas.
