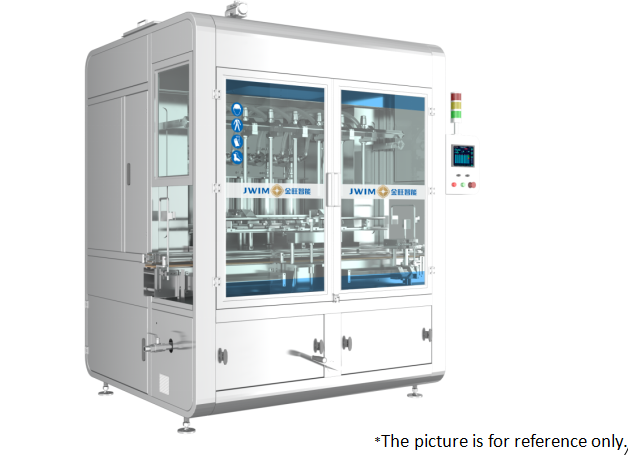

Name: Macchine per riempire liquidi a pistoni progettate per riempire volumi da 1000 ml a 5000 ml con precisione di riempimento da 3 a 5 grammi
Brand: Jiangsu Jinwang Intelligent Sci-Tech Co., Ltd
SKU: CCG5000-8TJ
Price: 20000 USD
Availability: InStock

Casa > prodotti > Macchina di rifornimento liquida del pistone >

Macchine per riempire liquidi a pistoni progettate per riempire volumi da 1000 ml a 5000 ml con precisione di riempimento da 3 a 5 grammi

Macchina di riempimento liquido a pistoni da 1000 ml a 5000 ml

Macchina di riempimento liquido a pistoni ad alta precisione

macchina di riempimento liquido a pistoni con garanzia

Luogo di origine:

China Jiangsu

Marca:

JWIM

Numero di modello:

CCG5000-8TJ

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Dimensione esterna:

2365*1600*2750mm

Installazione:

ingegnere disponibile assistere oltremare

Peso della macchina:

1920 kg

Tipo di riempimento:

Riempimento pistone a 8 teste

Precisione di riempimento:

(1000 ml) ±3 g, (5000 ml) ±5 g

Energia:

~380V 50Hz/2.2KW

Volume di riempimento:

1000-5000 ml

Capacità:

1000 ml: ≤ 1800 BPH 5000 ml: ≤ 800 BPH

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 pz

Prezzo

$20000PCS

Imballaggi particolari

Custodia in legno

Tempi di consegna

30 giorni lavorativi

Termini di pagamento

L/C, T/T

Capacità di alimentazione

1 PZ al mese

Prodotti correlati

Contattaci

Contatta ora

Descrizione del prodotto

1.Introduzione

CCG5000-8TS Intelligent Piston Filling Machine è adatta a tutti i tipi di imballaggi di acqua, emulsioni, sospensioni di olio, agenti di sospensione e materiali ad alta viscosità.

L'intera macchina è una struttura in linea, azionata da un servomotore, principio di riempimento volumetrico, per ottenere un dosaggio di riempimento di alta precisione.l'intero funzionamento della macchina è conveniente e intuitivo. L'intera macchina adotta il telaio ad arco, che è sia bello che generoso.

2.Dimensione della macchina

Macchine per riempire liquidi a pistoni progettate per riempire volumi da 1000 ml a 5000 ml con precisione di riempimento da 3 a 5 grammi

3.Parametri tecnici

1	Capacità	1000 ml: ≤ 1800BPH 5000 ml: ≤ 800BPH * La capacità varia a seconda del prodotto, del tamburo e delle caratteristiche del prodotto.
2	Dimensione della bottiglia applicabile	Bottiglia rotonda: Φ80-140 mm Altezza:140-340 mm Bottiglia piatta: L:80-200mm W:80-140mm H:140-340mm
3	Volume di riempimento	1000-5000 ml *La gamma di riempimento differisce dalle caratteristiche del prodotto e dall'alimentazione.
4	Precisione di riempimento	1000 ml:±3 g ; 5000 ml:±5 g * La precisione varia a seconda del prodotto, del tamburo e delle caratteristiche del prodotto.
5	Altezza di alimentazione del prodotto	2550 mm
6	Diametro di alimentazione del prodotto	DN40
7	Diametro dell'ugello di riempimento	Φ26 mm
8	Min Diametro di apertura	≥ Φ30 mm
9	Pressione dell'aria	0.6-0.8MPa
10	Fonte di alimentazione	~ 380V 50Hz/2.2KW
11	Dimensione esterna	2365×1600×2750 mm ((L×W×H)
12	Peso	Circa 1920 kg

4.Configurazione elettrica

NT1	Nome	Marchio
1	PLC	Schneider
2	Interfaccia HMI	Schneider
3	Invertitore	Schneider
4	Sistema di servo	Schneider
5	Sensore di conteggio	SICOLO
6	Interruttore di prossimità	Schneider
7	Interruttore di alimentazione	Schneider
8	Indicatore di pressione	SMC
9	Fabbricazione a partire da:	FTEC
10	Valvola solenoide	FTEC
11	Buttone	Schneider
12	Luce di allarme	Schneider
13	Interruttore di circuito	Schneider

5.Processo di lavoro

Macchine per riempire liquidi a pistoni progettate per riempire volumi da 1000 ml a 5000 ml con precisione di riempimento da 3 a 5 grammi

6.Vantaggi

6.1È ampiamente utilizzato per il riempimento automatico da 1-5L in agrochimico, chimico, fertilizzante, prodotti per la cura personale, petrolio e altre industrie correlate

6.2L'unità di riempimento utilizza la struttura a pistone, tocca lo schermo completo con un solo clic, può scaricare completamente il prodotto nella cisterna, evitando efficacemente la contaminazione incrociata.Questa struttura rende anche l' anello di sigillamento cambiare più facile

6.3. Jinwang adotta il controllo di programmazione PLC, servomotore guida cintura sincrona + trasmissione stabile meccanismo di sollevamento doppia vite,garantire un'elevata precisione del movimento del pistone e realizzare un riempimento accuratoLa cintura di sincronizzazione adotta un filo di acciaio metallico incorporato, che non si rompe.

Attualmente, i produttori stranieri di imballaggi di prima classe utilizzano questa struttura.e dopo un lungo periodo di utilizzo della struttura di trasmissione a catena, la catena ha proprietà di trazione, che influenzano la precisione di riempimento e la stabilità dell'attrezzatura.

6.4. Il motore azionerà gli ugelli di riempimento.

6.5Le ultime parti di tenuta in PTFE migliorano la resistenza all'usura e la durata di vita, riducendo i costi di manutenzione.

6.6. Adottare la testa di riempimento di fusione integrale, buona forma e durata di vita più lunga.

6.7 L'intera macchina utilizza il telaio in acciaio inossidabile 304 che ha un effetto anticorrosione perfetto.Il coperchio in acciaio inossidabile e la porta in vetro rinforzata impediscono all'aria sporca durante il riempimento di inquinare l'ambienteNel frattempo, la presa di scarico di dimensione Φ120 mm è riservata sulla parte superiore dei lanci di riempimento collegati alsistema a presa indottaper il gas esaustivo.

6.8 L'intero sistema di controllo elettrico della macchina adotta la configurazione francese Schneider, sistema di controllo elettrico integrato, più stabile, affidabile, sicuro, ecologico e a basso consumo energetico.

6.9 La macchina di riempimento non si riempie in caso di carenza di bottiglie e, allo stesso tempo, è dotata di dispositivi fotoelettrici coordinati sul retro.Quando la bottiglia è bloccata a causa della scarsa potenza della bottiglia, interrompe automaticamente l'uscita della bottiglia e realizza la funzione di collegamento con l'attrezzatura posteriore.
