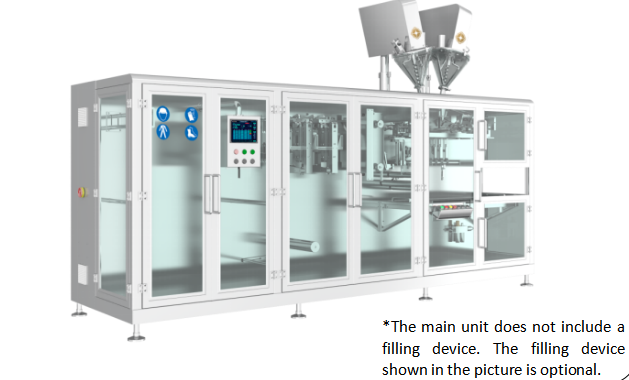

Macchina per il riempimento di liquidi a pistone che integra la formazione della busta, il riempimento, la sigillatura e il trasporto del prodotto finito in un unico sistema

1.Introduzione

L'attrezzatura comprende lo svolgimento del film motorizzato, la formazione della busta, la sigillatura del fondo della busta, la sigillatura centrale, la sigillatura verticale, il trascinamento servo della busta, la cesoiatura, l'apertura e il riempimento della busta, il trasferimento della busta, la sigillatura superiore della busta e altri meccanismi. Il motore aziona ogni camma sull'albero principale per completare le azioni coordinate di ciascun meccanismo, e l'encoder sull'albero principale rileva il segnale di posizione. Sotto il controllo programmabile del PLC, viene realizzata la funzione di svolgimento del rotolo di film → formazione della busta → produzione della busta → riempimento → sigillatura → trasporto del prodotto finito. La funzione realizza la produzione completamente automatizzata di buste da rotolo di film.

La macchina ha un design ragionevole e un aspetto innovativo. Adotta la sigillatura a strisce standard. Sostituendo la macchina di riempimento, la macchina può riempire automaticamente vari materiali come polveri, granuli, agenti sospendenti, concentrati emulsionabili e agenti acquosi. L'intera macchina è realizzata in acciaio inossidabile SUS304, che ha un buon effetto anticorrosivo sui materiali altamente corrosivi. La copertura esterna in plexiglass previene la fuoriuscita di polvere ed è più ecologica e priva di inquinamento.

2.Dimensioni dell'attrezzatura

3.Parametri Tecnici

4.Vantaggio

①Svolgimento e alimentazione automatica del film②Codifica a nastro (opzionale)③Formazione del film④Sigillatura del fondo⑤Sigillatura centrale

⑥Sigillatura verticale⑦Lacerazione a diamante (opzionale)⑧Taglio virtuale⑨Mantenimento servo della busta⑩Taglio ⑪Apertura della busta

⑫Riempimento ⑬Retroazione di pesatura (opzionale) ⑭Sigillatura superiore ⑮Uscita prodotto finito

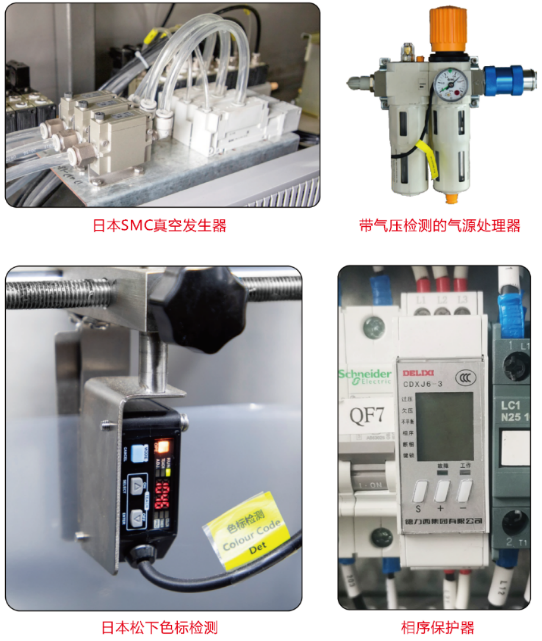

5.Configurazione Elettrica

6.Vantaggi dell'attrezzatura

Efficiente, sicuro ed ecologico

6.1 Un sistema operativo più semplice ed efficiente e un sistema intelligente integrato rendono le tue operazioni più semplici e possono essere completate con un clic.

6.2 Modulo integrato di controllo della temperatura: Monitora le variazioni di temperatura in tempo reale e l'operazione è chiara a colpo d'occhio. Questo controlla efficacemente il meccanismo di termosaldatura per garantire l'affidabilità della sigillatura e rendere i prodotti confezionati facili da usare e dall'aspetto gradevole.

6.3 Sistema servo di trascinamento della busta, la sostituzione delle specifiche può essere completata con un input a un clic, con conseguente minore perdita di materiale di imballaggio.

6.4 Sistema di retroazione di pesatura: la regolazione della misurazione è a portata di mano, riducendo lo spreco di materiale. (Questa funzione è opzionale)

6.5 Un ambiente di produzione più sicuro

La configurazione principale dell'intera macchina adotta il sistema elettrico Schneider (controller programmabile PLC, interfaccia uomo-macchina, sistema servo, convertitore di frequenza, alimentatore switching, ecc.), che è più sicuro, più affidabile, efficiente ed ecologico, e ti offre un consumo energetico più economico.

6.6 Molteplici protezioni di sicurezza per massimizzare la stabilità e l'affidabilità del funzionamento dell'attrezzatura.

6.7 Per evitare che le parti del blocco di stiratura sull'attrezzatura diventino appiccicose, si attacchino alle buste, si attacchino ai materiali, ecc. dopo un uso prolungato, le superfici della sigillatura inferiore, della sigillatura verticale, della sigillatura superiore e di altre parti sono tutte realizzate con uno speciale rivestimento, per evitare che la situazione sopra descritta si verifichi.

6.8 L'intero telaio della macchina è realizzato in acciaio inossidabile SUS304 lavorato e fabbricato, ha un'eccellente resistenza alla corrosione; la copertura esterna in plexiglass previene la fuoriuscita di polvere ed è più ecologica e priva di inquinamento.

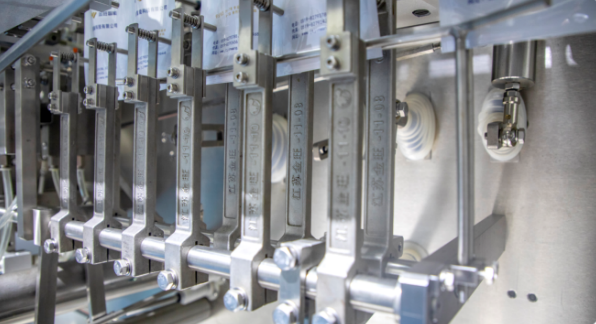

6.9 Le parti delle bielle di questa macchina sono realizzate in acciaio inossidabile SUS304 fuso, con elevata solidità e nessuna deformazione. Altri produttori utilizzano generalmente bielle saldate, che sono facili da rompere e deformare.

6.10 Versatilità del dispositivo di riempimento

Sull'attrezzatura sono riservati connettori per dispositivi di riempimento come polveri, agenti acquosi, agenti viscosi e granuli. Anche il software è progettato per essere riservato. Quando si sostituisce il dispositivo di riempimento, l'utente deve solo installare i connettori e richiamare la funzione sul touchscreen. Pronto all'uso.

6.11 Controllo operativo centrale

La scatola di controllo centrale è installata al centro dell'attrezzatura. È bella, elegante e comoda per il funzionamento e la manutenzione. Gli operatori non devono correre avanti e indietro durante il funzionamento, il che può migliorare efficacemente l'efficienza del lavoro. È inoltre dotata di una scatola pulsanti di funzionamento indipendente, che ha funzioni come la regolazione fine della dose e il jog di debug, rendendo l'operazione più conveniente.

6.12 Utilizzo di doppie forbici per aumentare la capacità produttiva. Per le buste singole, la capacità produttiva può essere raddoppiata rispetto alla base originale.(Questa funzione è opzionale)

6.13 Dispositivo di cambio film e insacco

Quando un rotolo di film è esaurito, non è necessario estrarre il rotolo di film rimanente sull'attrezzatura. È sufficiente incollarlo a un nuovo rotolo di film su questo dispositivo per continuare ad avviare la macchina, riducendo la perdita di materiale di imballaggio. (Questa funzione è opzionale)

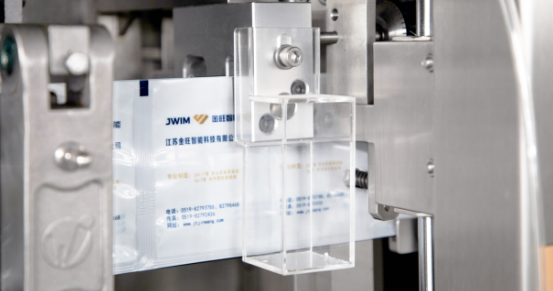

6.14 Lacerazione a diamante

Adotta un meccanismo di strappo indipendente e il cilindro aziona la lama per eseguire un movimento alternativo per ottenere l'effetto di strappo, che è facile da strappare e bello. Il suo effetto d'uso supera di gran lunga quello dello strappo con blocco di stiratura, e c'è un dispositivo di raccolta detriti sul dispositivo di strappo. (Questa funzione è opzionale)
