Name: Macchina di riempimento liquido a pistoni dotata di sistema di riempimento servomotore e controllo PLC per una produzione di imballaggio coerente
Brand: Jiangsu Jinwang Intelligent Sci-Tech Co., Ltd
SKU: CCG5000-6D
Price: 20000 USD
Availability: InStock

Casa > prodotti > Macchina di rifornimento liquida del pistone >

Macchina di riempimento liquido a pistoni dotata di sistema di riempimento servomotore e controllo PLC per una produzione di imballaggio coerente

Macchine per riempire liquidi a pistoni con servomotore

Macchina di rifornimento liquida di controllo dello SpA

Sistema di riempimento a pistoni servo

Luogo di origine:

China Jiangsu

Marca:

JWIM

Numero di modello:

CCG5000-6D

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Capacità:

1000ml: ≤1200 BPH 5000ml: ≤600 BPH

Formato bottiglia applicabile:

Bottiglia rotonda: Altezza di Φ80-140mm: piano di 140-340mm/bottiglia quadrata: L: 80-200mm W: 80-14

Volume di riempimento:

1000-5000 ml

Precisione di riempimento:

1000ml:±3g 5000ml:±5g

Altezza d'alimentazione del prodotto:

2400 mm

Dimensione esterna:

1995×1113×2610 mm(L×L×A)

Peso:

Circa 2100kg

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 pz

Prezzo

$20000PCS

Imballaggi particolari

Custodia in legno

Tempi di consegna

30 giorni lavorativi

Termini di pagamento

L/C, T/T

Capacità di alimentazione

1 PZ al mese

Prodotti correlati

Contattaci

Contatta ora

Descrizione del prodotto

1. Introduzione

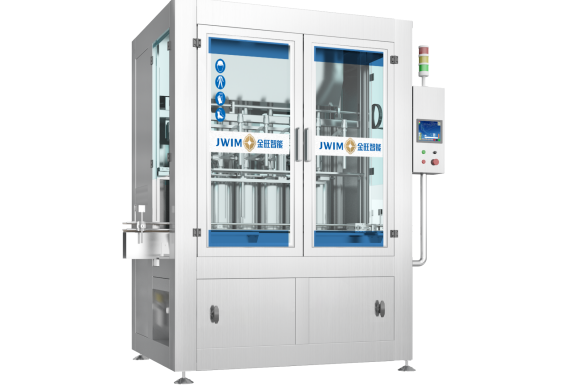

La macchina di riempimento intelligente a pistone CCG5000-6D è adatta per il confezionamento di vari agenti acquosi e prodotti ad alta viscosità. L'intera macchina ha una struttura in linea, azionata da servomotore e principio di riempimento volumetrico, che realizza un'elevata precisione del dosaggio di riempimento. Adotta il controllo PLC, l'interfaccia uomo-macchina e l'intera macchina è facile da usare.

2. Dimensioni della macchina

3.Parametri tecnici

1	Capacità	1000 ml: ≤1200 BPH 5000 ml: ≤600 BPH *La capacità varia in base al prodotto, al contenitore e alle caratteristiche del prodotto.
2	Dimensioni bottiglia applicabili	Bottiglia rotonda: Φ80-140 mm Altezza: 140-340 mm Bottiglia piatta/quadrata: L: 80-200 mm L: 80-140 mm A: 140-340 mm
3	Volume di riempimento	1000-5000 ml *Il range di riempimento varia in base alle caratteristiche del prodotto e all'alimentazione del prodotto.
4	Precisione di riempimento	1000 ml: ±3 g 5000 ml: ±5 g *La precisione varia in base al prodotto, al contenitore e alle caratteristiche del prodotto.
5	Altezza di alimentazione prodotto	2400 mm
6	Diametro alimentazione prodotto	DN40
7	Diametro ugello di riempimento	Φ26 mm
8	Diametro apertura minima	≥Φ30 mm
9	Pressione aria	0.6-0.8 MPa
10	Alimentazione elettrica	~380V 50Hz/2.2KW
11	Dimensioni esterne	1995×1113×2610 mm (L×L×A)
12	Peso	Circa 2100 kg

4. Configurazione elettrica

SN	Nome	Marca	Immagine
1	PLC	Schneider
2	HMI	Schneider
3	Inverter	Schneider
4	Sistema Servo	Schneider
5	Sensore di conteggio	SICK
6	Interruttore di prossimità	Schneider
7	Interruttore di alimentazione	Schneider
8	Manometro	SMC
9	Cilindro	FTEC
10	Valvola a solenoide	FTEC
11	Pulsante	Schneider
12	Spia di allarme	Schneider
13	Interruttore automatico	Schneider

5. Processo di lavoro

Macchina di riempimento liquido a pistoni dotata di sistema di riempimento servomotore e controllo PLC per una produzione di imballaggio coerente

6. Vantaggio

6.1. È ampiamente utilizzato per il riempimento automatico da 1-5L di agrochimici, prodotti chimici, fertilizzanti, prodotti per la cura personale, oli e altri settori correlati.

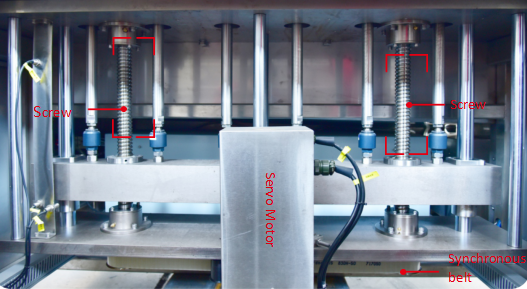

6.2. Jinwang utilizza il controllo PLC, il servomotore aziona la cinghia sincrona + la struttura di sollevamento a vite doppia a funzionamento stabile per garantire l'elevata precisione del movimento del pistone e del riempimento. Attualmente, i principali produttori di imballaggi stranieri adottano questa struttura. Rispetto a prodotti simili sul mercato, che utilizzano un motore regolare + encoder e una struttura di trasmissione a catena. Dopo un lungo periodo di utilizzo, la catena presenta proprietà di allungamento, influenzando la precisione di riempimento e la stabilità dell'attrezzatura.

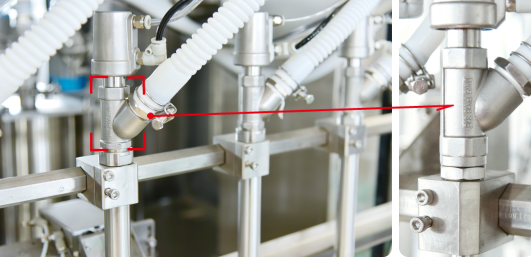

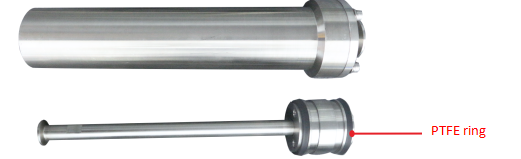

6.4. Teste di riempimento in fusione SUS316 che possono essere utilizzate a lungo. Il PTFE con buone proprietà anticorrosive è adatto per materiali corrosivi.

6.5. L'intera macchina utilizza il telaio in acciaio inossidabile 304 che ha un perfetto effetto anticorrosione. La copertura in acciaio inossidabile e la porta in vetro temperato impediscono all'aria sporca durante il riempimento di inquinare l'ambiente. Nel frattempo, è previsto un raccordo di scarico di dimensioni Φ120 mm sulla parte superiore delle lance di riempimento che è collegato al sistema di aspirazione forzata per l'evacuazione dei gas.

6.6. La macchina utilizza componenti Schneider francesi, sistema di controllo centralizzato che è stabile, sicuro, ecologico e a basso consumo energetico.

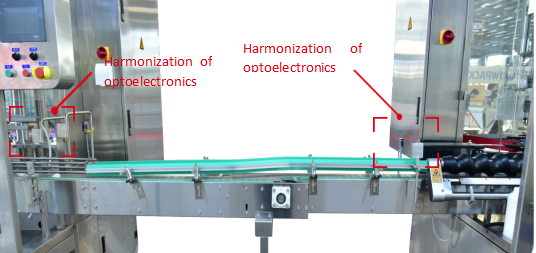

6.7. La macchina di riempimento non riempie in caso di mancanza di bottiglie. Allo stesso tempo, la macchina di riempimento è dotata di dispositivi fotoelettrici coordinati sul lato posteriore. Quando la bottiglia è bloccata a causa di una scarsa uscita delle bottiglie, interrompe automaticamente l'uscita delle bottiglie e realizza la funzione di collegamento con l'attrezzatura posteriore.
