Macchina riempitrice di pesticidi integrata con controllore logico programmabile per un controllo preciso delle operazioni di riempimento e sigillatura

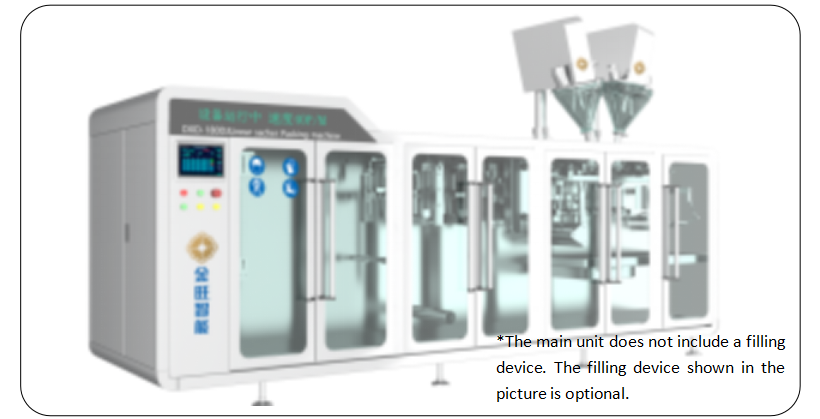

DXD-180DJ Macchina automatica per imballaggio in rotolo di film orizzontale

1. Introduzione

La macchina principale ha un aspetto con binario ad alta velocità brevettato, display dati in tempo reale e l'ultima macchina per imballaggio intelligente Industry 4.0.

La insaccatrice orizzontale completamente automatica DXD-180DJ include svolgimento motorizzato del film, formazione del sacchetto, sigillatura del fondo del sacchetto, sigillatura verticale, trascinamento servo del sacchetto, taglio, ispezione apertura sacchetto, apertura e riempimento sacchetto, trasferimento sacchetto e rimozione polvere dal sacchetto. Meccanismi come la sigillatura superiore del sacchetto utilizzano il motore per azionare ogni camma sull'albero principale per completare le azioni coordinate di ogni meccanismo, e l'encoder sull'albero principale rileva il segnale di posizione. Sotto il controllo programmabile del PLC, il rotolo di film → formazione del sacchetto → produzione del sacchetto → Le funzioni includono apertura e ispezione del sacchetto → riempimento → rimozione polvere dal sacchetto → sigillatura → trasporto prodotto finito, e infine inscatolamento manuale o cartoning.

La macchina principale adotta la sigillatura a righe standard. Sostituendo la riempitrice, la macchina può riempire automaticamente vari materiali come polveri, granuli, sospensioni, concentrati emulsionabili e agenti acquosi. L'intera macchina è realizzata in acciaio inossidabile SUS304, che ha un buon effetto anticorrosivo sui materiali altamente corrosivi. La copertura esterna in vetro temperato impedisce la fuoriuscita di polvere ed è più ecologica e priva di inquinamento.

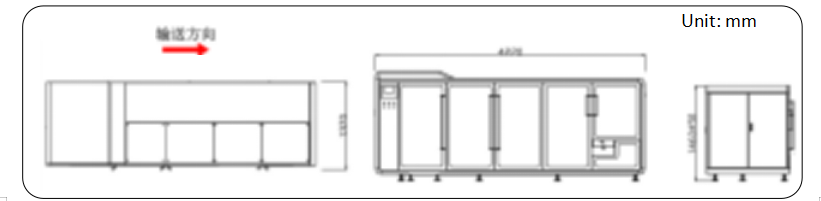

2.Dimensioni dell'attrezzatura

3.Parametri Tecnici

4. Vantaggio

①Svolgimento e alimentazione automatica del film②Codifica a nastro (opzionale)③Formazione del sacchetto④Sigillatura inferiore⑤Sigillatura centrale

⑥Sigillatura verticale⑦Strappo a diamante (opzionale)⑧Taglio virtuale⑨Tenuta servo del sacchetto⑩Taglio (doppio taglio opzionale)

⑪Apertura del sacchetto ⑫Rilevamento apertura sacchetto ⑬Riempimento x2 ⑭Rimozione polvere dal sacchetto ⑮Sigillatura superiore ⑯Uscita prodotto finito

5.Configurazione elettrica

6. Vantaggi6.1 Facile da usare

6.1.1. Un dispositivo indipendente di rilevamento del film è posizionato davanti al dispositivo di trascinamento del film per ridurre gli errori.

6.1.2. Nuovo meccanismo di tensionamento del film: Aggiungere un meccanismo di tensionamento laterale del film per renderlo più stabile.

6.1.3. Rilevamento meccanico dell'apertura del sacchetto: L'apertura meccanica del sacchetto e la funzione di rilevamento automatico garantiscono un alto tasso di successo dell'apertura del sacchetto. Se il sacchetto non è aperto o è aperto in modo incompleto, non verranno aggiunti materiali e i materiali non verranno sprecati, risparmiando così i costi di produzione per l'utente.

6.1.4. Sistema di trascinamento servo del sacchetto: Il collegamento diretto del motore servo riduce l'errore di gioco del film, e la regolazione della larghezza del sacchetto può essere completata con un input a un tasto sul touchscreen, con conseguente minore perdita di materiale di imballaggio.

6.1.5 La sigillatura verticale è veloce e facile da strappare, e la parte facile da strappare viene regolata tramite un volantino. Non sono necessari attrezzi per cambiare le specifiche, il che è rapido e conveniente.

6.1.6. Rimozione polvere dal sacchetto: Funzione di rimozione polvere dal sacchetto, il motore aziona la spazzola per rimuovere la polvere, risolve il problema dell'adsorbimento della polvere all'imboccatura del sacchetto e garantisce il tasso di successo della sigillatura.

6.1.7. Adotta la tecnologia di camma azionata da biella azionata da motore, che ha una maggiore precisione operativa e nessuna deviazione di posizione.

6.1.8. Lo stato operativo (dati) dell'intera macchina è presentato in tempo reale (chiaro a colpo d'occhio).

6.2 Le parti principali sono realizzate con materiali metallici di alta qualità, con migliore resistenza all'usura e alla corrosione.

6.3 Più sicuro

6.3.1. Modulo integrato di controllo della temperatura: Il monitoraggio in tempo reale dei cambiamenti di temperatura rende l'operazione chiara a colpo d'occhio. Questo controlla efficacemente il meccanismo di termosaldatura per garantire l'affidabilità della sigillatura e rendere i prodotti confezionati facili da usare e dall'aspetto gradevole.

6.3.2. Controllo operativo centrale: scatola pulsanti di funzionamento indipendente, con funzioni quali la regolazione fine del dosaggio, il debug e il movimento manuale, rendendo l'operazione più conveniente.

6. 3.3. La configurazione principale dell'intera macchina adotta il sistema elettrico Schneider (controller programmabile PLC, interfaccia uomo-macchina, sistema servo, convertitore di frequenza, alimentatore switching, ecc.), che è più sicuro, più affidabile, efficiente ed ecologico, e offre un consumo energetico più economico. .

6.3.4. Protezioni di sicurezza multiple (rilevamento codice colore, generatore di vuoto SMC giapponese, processore sorgente d'aria con rilevamento pressione aria, protettore sequenza di fase di alimentazione) per massimizzare la stabilità e l'affidabilità del funzionamento dell'attrezzatura.6.4

Nuova struttura a doppio forbice:

Adotta la forma a doppio forbice per aumentare la capacità produttiva. Per il riempimento di sacchetti singoli, la capacità produttiva è raddoppiata rispetto alla base originale.(Questa funzione è opzionale)6.5

Il cilindro aziona la lama per reciprocate per ottenere l'effetto di strappo, che è facile da strappare e bello. Il suo effetto d'uso supera di gran lunga quello dello strappo a blocco caldo, e il dispositivo di strappo è dotato di un dispositivo di raccolta detriti.(Questa funzione è opzionale)
