Macchina Riempitrice di Pesticidi, Macchina Confezionatrice Orizzontale a Rullo di Film Completamente Automatica con Feedback Encoder e Controllo PLC per la Produzione

DXD-180DMacchina di imballaggio automatico a rotoli di pellicola orizzontale

1.Introduzione

L'apparecchiatura comprende il rilascio del film motore, la formazione del sacchetto, la sigillatura del fondo del sacchetto, la sigillatura centrale, la sigillatura verticale, il servo-tiraggio del sacchetto, il taglio, l'apertura e il riempimento del sacchetto, il trasferimento del sacchettoper la fabbricazione di apparecchiature per il trasporto di merciIl motore azionerà ciascuna camma dell'albero principale per completare le azioni coordinate di ciascun meccanismo e l'encoder dell'albero principale restituirà il segnale di posizione.Sotto il controllo programmabile del PLC, si realizza il rullo di pellicola → formazione di sacchetti → realizzazione di sacchetti → riempimento → sigillamento → trasporto del prodotto finito La funzione realizza la produzione completamente automatizzata di sacchetti di pellicola a rullo.

La macchina ha un design ragionevole e un aspetto nuovo. Adotta la sigillatura a strisce standard. Sostituendo la macchina di riempimento, la macchina può riempire automaticamente vari materiali come polvere,granuliL'intera macchina è realizzata in acciaio inossidabile SUS304, che ha un buon effetto anticorrosivo sui materiali altamente corrosivi.La copertura esterna in plexiglass impedisce la fuga di polvere ed è più rispettosa dell'ambiente e priva di inquinamento.

2.Dimensione dell'apparecchiatura

3.Parametri tecnici

4.Vantaggio

1Rilascio del film e alimentazione automatica del film2Codifica del nastro (facoltativo)3Formazione di pellicole4Sciglio inferiore5Sigillo centrale

6Sigillatura verticale7Lacchiaio di diamanti (facoltativo)8Taglio virtuale9Servo sacchetto di contenimento10Cut11 Apri il sacchetto

12 riempimento13Risponsori di pesatura (facoltativo)14 sigillo superiore15Prodotto finito
5.Configurazione elettrica

6.Vantaggi dell'attrezzatura

Efficiente, sicuro ed ecologico

6.1 Un sistema operativo più semplice ed efficiente e un sistema intelligente integrato semplificano la vostra operazione e possono essere completati con un solo clic.

6.2Modulo integrato di controllo della temperatura: monitorare le variazioni di temperatura in tempo reale, e l'operazione è chiara a colpo d'occhio.Questo controlla efficacemente il meccanismo di sigillamento termico per garantire l'affidabilità della sigillatura e rendere i prodotti confezionati facili da usare e belli.

6.3Sistema di trazione servo-bag, la sostituzione delle specifiche può essere completata con un solo clic, con conseguente minore perdita di materiale di imballaggio.

6.4 Sistema di feedback di pesatura: la regolazione delle misure è a portata di mano, riducendo gli sprechi di materiale (questa funzione è facoltativa)

6.5Un ambiente di produzione più sicuro

La configurazione principale dell'intera macchina adotta il sistema Schneider Electric (controller programmabile PLC, interfaccia uomo-macchina, servosistema, convertitore di frequenza, alimentazione di commutazione, ecc.),che è più sicuro, più affidabile, efficiente e rispettosa dell'ambiente e consente un consumo energetico più economico.

6.6 Protezioni di sicurezza multiple (rilevamento del codice colore, generatore di vuoto SMC giapponese, processore a sorgente d'aria con rilevamento della pressione d'aria,Protezione della sequenza di fase di potenza) per massimizzare la stabilità e l'affidabilità del funzionamento delle apparecchiature.

6.7 Al fine di evitare che le parti dei blocchi di stiratura dell'apparecchiatura diventino appiccicose, appiccicose a sacchetti, adesive al materiale, ecc., dopo un uso prolungato, le superfici del sigillo inferiore, del sigillo verticale,Il sigillo superiore e le altre parti sono tutti fatti di spruzzatura speciale, per evitare che si verifichi la situazione di cui sopra.

6.8 L'intero telaio della macchina è realizzato in acciaio inossidabile SUS304.la copertura esterna in plexiglass impedisce la fuga di polvere ed è più rispettosa dell'ambiente e priva di inquinamento.

6.9 Questo ufficio della macchinaLe parti delle barre di collegamento sono realizzate in acciaio inossidabile SUS304.che sono facili da rompere e deformare.

6.10 Versatilità del dispositivo di riempimento

I connettori per i dispositivi di riempimento come polveri, agenti idrici, agenti di viscosità e granuli sono riservati all'apparecchiatura.Quando si sostituisce il dispositivo di riempimento, l'utente deve solo installare i connettori e chiamare la funzione sul touch screen.

6.11 Controllo centrale dell'operazione

La scatola di controllo centrale è installata al centro dell'apparecchiatura. È bella, elegante e comoda per il funzionamento e la manutenzione.che possono migliorare efficacemente l'efficienza del lavoroÈ inoltre dotato di una scatola di pulsanti di funzionamento indipendente, che ha funzioni come la regolazione fine della dose e il jog di debug, rendendo l'operazione più conveniente.

6.12 per aumentare la capacità di produzione, utilizzare una doppia forbice.(Questa caratteristica è facoltativa)

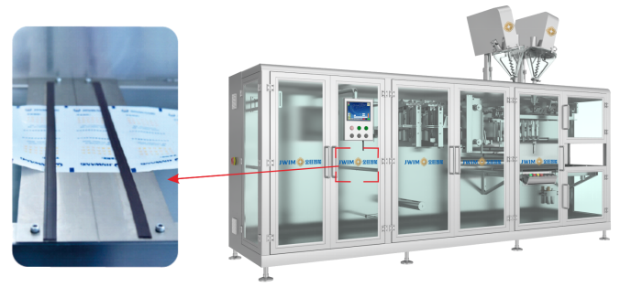

6.13 Dispositivo di cambio pellicola e di imballaggio

Quando un rotolo di pellicola è esaurito, non è necessario estrarre il rotolo di pellicola rimanente sull'apparecchiatura.ridurre le perdite di materiale di imballaggio. (Questa funzione è facoltativa)

6.14 lacrima di diamante

Esso adotta un meccanismo di strappo indipendente e il cilindro spinge il taglio a eseguire un movimento reciproco per ottenere l'effetto di strappo, che è facile da strappare e bello.Il suo effetto di utilizzo è di gran lunga superiore a quello del taglio di blocchi di stiratura, e c'è un dispositivo di raccolta dei detriti sul dispositivo di strappo. (Questa funzione è opzionale)
