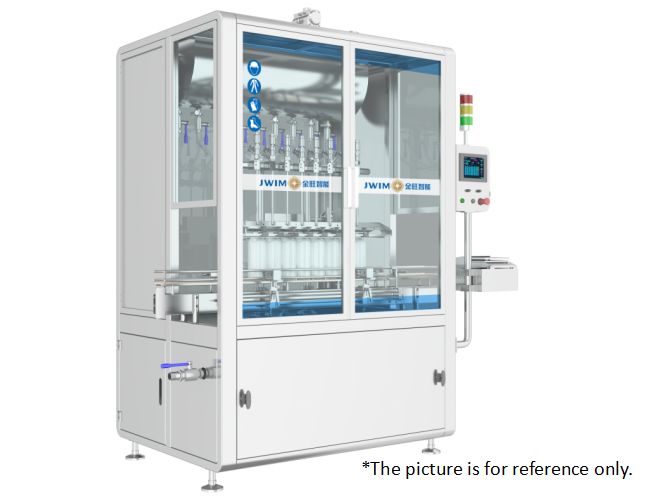

Macchina di riempimento di pesticidi con dimensioni di ingresso ottimizzate per un'alimentazione del materiale liscia e prestazioni di riempimento costanti

3. Parametri Tecnici

1	Capacità di Riempimento	bottiglia da 100 ml ≤3200BPH bottiglia da 500 ml ≤1500BPH bottiglia da 1000 ml ≤1000BPH *acqua come mezzo, Varia in base alle dimensioni del prodotto, al materiale di imballaggio, alle caratteristiche del materiale, ecc.
2	Bottiglie Applicabili	Bottiglia rotonda: Φ40－95mm altezza bottiglia 80－230mm
3	Precisione di Riempimento	±1g(50-100mL) ±2g(100-500mL) ±3g(500-1000mL) *La precisione di misurazione varia in base alle caratteristiche del materiale, alla quantità di riempimento e al dispositivo di alimentazione
.	Altezza di Ingresso	2300mm
5	Diametro di Ingresso	Φ35mm
6	Dimensioni esterne dell'ugello di riempimento	Φ12mm
. L'intera macchina è realizzata in acciaio inossidabile SUS304 di alta qualità,	Collo di Bottiglia Minimo	≥Φ16mm
8	Fonte d'Aria	0.6-0.8MPa
9	Fonte di Alimentazione	~380V 50Hz/0.7KW
10	Dimensioni Esterne:	1695×970×2430mm(L×W×H)
11	Peso	Circa 500Kg

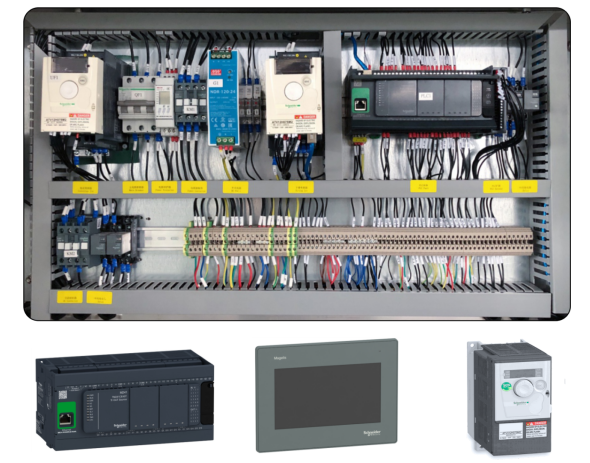

4. Configurazione Elettrica

N.S.	Nome	Marca
1	PLC	Schneider
2	Touch Screen	Schneider
3	Convertitore di Frequenza	Schneider
.	Fotoelettrico di Conteggio	SICK
5	Alimentatore Switching	Schneider
6	Pressostato	SMC
. L'intera macchina è realizzata in acciaio inossidabile SUS304 di alta qualità,	Cilindro	FTEC
8	Elettrovalvola	FTEC
9	Pulsante	Schneider
10	Spia di Allarme	Schneider
11	Interruttore	Schneider



5.Processo di Lavoro

7Vantaggi6.1 È ampiamente utilizzato nel riempimento automatico di bottiglie da 50-1000 ml nei settori della medicina veterinaria, chimica fine, chimica quotidiana, fertilizzanti, petrolio e altri.

6.2

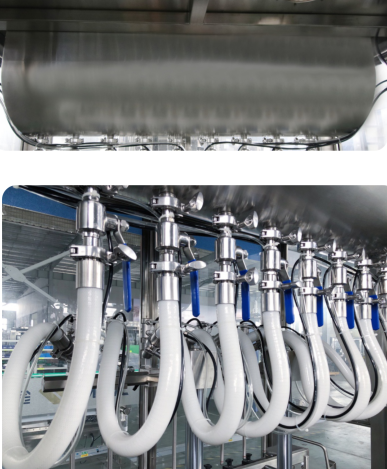

Il serbatoio del materiale è progettato con un fondo ad arco circolare , e il materiale viene scaricato più a fondo, e non ci sono angoli morti per la pulizia. La valvola sulla macchina riempitrice adotta un design a installazione rapida, che è comodo per lo smontaggio e la pulizia; il serbatoio del materiale contiene una sfera di pulizia, che è più comoda per la pulizia.6.3 Il Sistema di Controllo Elettrico adotta la configurazione Schneider, Sistema di Controllo Elettrico Integrato, più stabile e affidabile, sicuro ed ecologico, a basso consumo energetico.

6.

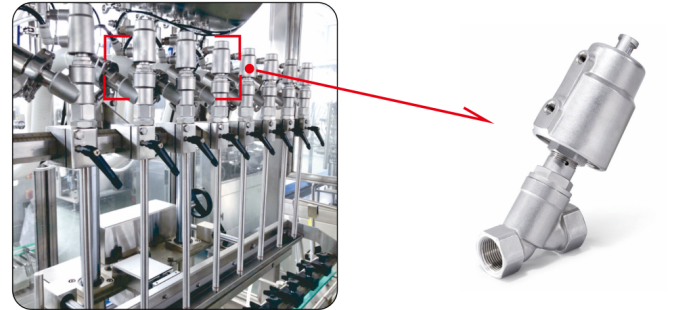

7. Utilizzo della valvola a sede angolare integrale in fusione di precisione Qingdao ESG, l'aspetto è squisito e raffinato, la lunga durata è facile da installare, la dose di riempimento è stabile, durevole e affidabile.6.5. Sistema di pesatura elettronica, la regolazione della dose viene completata con un pulsante. (Questa funzione è opzionale)

6.6.

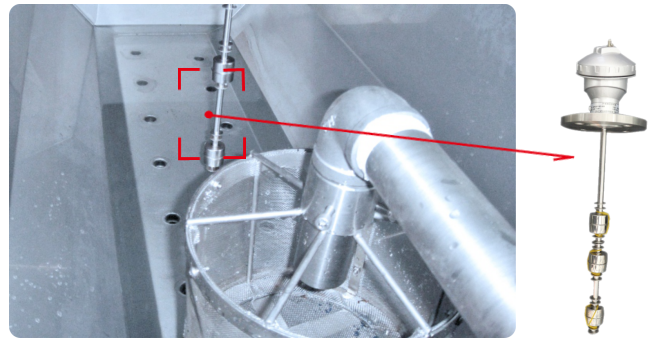

Il tubo di alimentazione è dotato di un filtro rimovibile-rete per evitare che la valvola di riempimento influenzi la precisione di riempimento e la durata della valvola a causa di impurità. Oltre al normale controllo del livello del liquido per il rilevamento del livello del liquido, vengono aggiunti dispositivi di rilevamento del livello alto e basso e allarmi sonori e luminosi per prevenire livelli di liquido anomali.6.

7. L'intera macchina è realizzata in acciaio inossidabile SUS304 di alta qualità, che ha buone prestazioni anticorrosione. Il coperchio esterno in acciaio inossidabile e il coperchio della porta in vetro temperato sigillano il corpo macchina, che si adatta meglio all'ambiente di produzione agrochimica. L'uscita d'aria riservata sopra la testa di riempimento ha un diametro di Φ (120mm), che può essere collegato al sistema di aspirazione dell'aria della fabbrica per scaricare i gas di scarico generati durante il processo di riempimento.
