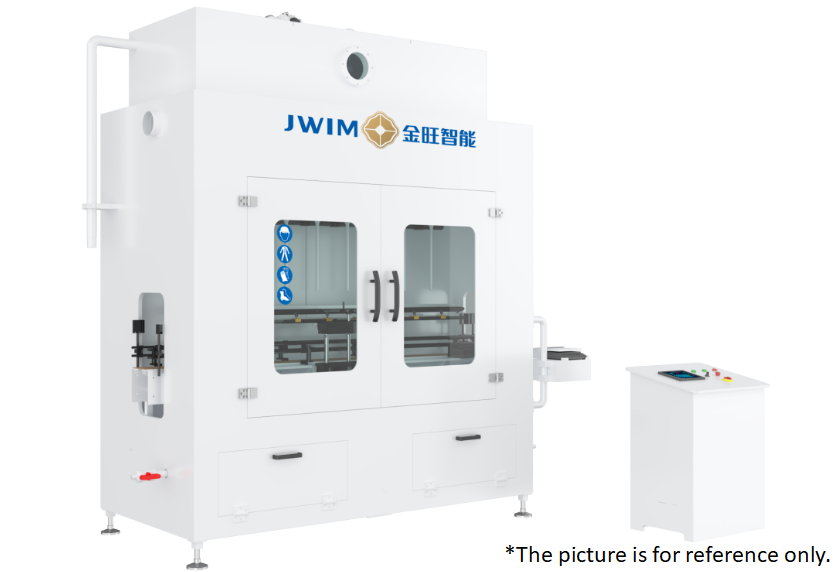

CDP30-6E Microcomputer lineare di riempimento
1Introduzione
La macchina di riempimento lineare per microcomputer CDP30-6E è adatta per imballare materiale con buona fluidità.È controllato dal PLC, interfaccia umana e facile utilizzo.
2.Dimensione della macchina
3Parametri tecnici
1 Capacità di riempimento Bottiglia da 1000 ml ≤ 800 BPH bottiglia da 5000 ml ≤ 350 BPH
* acqua come mezzo, varia in funzione delle dimensioni del prodotto, del materiale di imballaggio, delle caratteristiche del materiale, ecc.
2 Bottiglie applicate Bottiglia rotonda:Φ40-95mm altezza della bottiglia 80-230mm
Bottiglia piatta:L:80-200mm W:80-140mm H:140-340mm
3 Precisione di riempimento ± 4 g (± 1000 ml); ± 10 g (± 5000 ml)
*La precisione di misura varia a seconda delle caratteristiche del materiale, della quantità di riempimento e del dispositivo di alimentazione
4 Altezza dell'ingresso 2560 mm
5 Diametro dell'entrata Φ35 mm
6 Fonte dell'aria 0.6-0.8MPa
7 Fonte di alimentazione ~ 380V 50Hz/0,2KW
8 Dimensione esterna: 2300×1030×27550 mm ((L×W×H)
9 Peso Circa 650 kg.
4Configurazione elettrica
S.N. Nome Marchio Commenti
1 PLC Schneider
2 Schermata tattile Schneider
3 Convertitore di frequenza Schneider
4 Conteggio fotoelettrico SICOLO
5 Fornitore di alimentazione alternativo Schneider
6 Interruttore di pressione SMC
7 Fabbricazione a partire da: FTEC
8 Valvola solenoide FTEC
9 Buttone Schneider
10 Luce di allarme Schneider
11 Interruttore Schneider
6Vantaggi.
6.1Buone prestazioni corrosive, adatte al riempimento automatico di liquido corrosivo con buona fluidità.
6.2- il telaio esterno, la scatola di materiale, il tubo di alimentazione, il telaio di trasporto, la testa di riempimento, il rilevamento del livello del liquido, la valvola,il sedile di supporto del coltello e così via è realizzato in materiale PP anticorrosivo con buone prestazioni anticorrosive.
6.3. serbatoio di accumulo di liquidi, coltello del blocco del cilindro, parti di transizione dell'attuatore, parti di sollevamento della testa di riempimento, supporto fotoelettrico, tubo di filettatura, tubo di scarico con trattamento a spruzzo Teflon,prestazioni anticorrosione.
6.4. progettazione indipendente della scatola elettrica, copertura della porta in vetro rinforzato per sigillare il corpo della macchina, sistema di scarico dell'aria sopra la testa di riempimento,la sua interfaccia può essere collegata al sistema di aria indotta della fabbrica per scaricare i gas di scarico generati durante il processo di riempimento, che è più sicuro ed ecologico.
6.5. La testa di riempimento utilizza il metodo di riempimento a cilindro d'aria,che può ridurre la schiuma del materiale schiumante e prevenire la contaminazione della bocca della bottiglia causata dal trabocco della materia
6.6Il sistema di controllo elettrico adotta la configurazione Schneider, sistema di controllo elettrico integrato, più stabile e affidabile, sicuro e verde, basso consumo energetico.
6.7. il nome della trachea e il marchio di fotoelettricità sull'apparecchiatura, che è conveniente per la manutenzione e la riparazione.
6.8Sistema di rilevamento intelligente multicanale
1Oltre al normale controllo del livello di liquido di lavoro, sono aggiunti dispositivi di rilevamento del livello di liquido alto e basso e di allarme acustico e luminoso per prevenire livelli di liquido anormali.
2Verifica della pressione dell'aria di SMC in Giappone.
