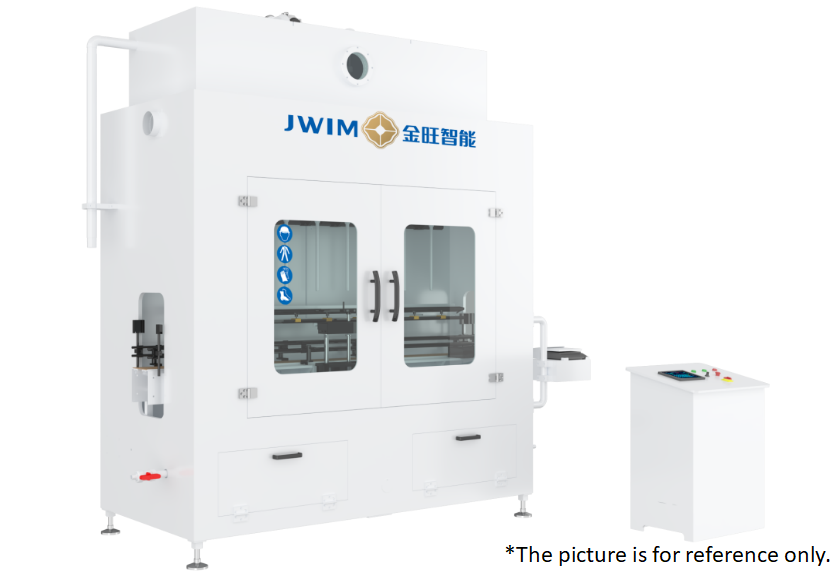

Riempitrice Lineare a Microcomputer CDP30-6E
1. Introduzione
La Riempitrice Lineare a Microcomputer CDP30-6E è adatta per il confezionamento di materiali con buona fluidità. Utilizza una struttura verticale con livello del liquido e tempo costanti che realizzano un riempimento preciso. È controllata da PLC, interfaccia uomo-macchina e facile da usare.
2. Dimensioni della Macchina
3. Parametri Tecnici
1 Capacità di Riempimento Bottiglia da 1000 ml ≤ 800 BPH Bottiglia da 5000 ml ≤ 350 BPH
*Acqua come mezzo, Varia in base alle dimensioni del prodotto, al materiale di imballaggio, alle caratteristiche del materiale, ecc.
2 Bottiglie Applicabili Bottiglia rotonda: Φ40-95 mm altezza bottiglia 80-230 mm
Bottiglia piatta: L: 80-200 mm L: 80-140 mm H: 140-340 mm
3 Precisione di Riempimento ±4 g (1000 ml); ±10 g (5000 ml)
*L'accuratezza della misurazione varia in base alle caratteristiche del materiale, alla quantità di riempimento e al dispositivo di alimentazione
4 Altezza di Ingresso 2560 mm
5 Diametro di Ingresso Φ35 mm
6 Fonte d'Aria 0.6-0.8 MPa
7 Fonte di Alimentazione ~380 V 50 Hz/0.2 KW
8 Dimensioni Esterne: 2300×1030×27550 mm (L×L×H)
9 Peso Circa 650 Kg
4. Configurazione Elettrica
N.S. Nome Marca Note
1 PLC Schneider
2 Touch Screen Schneider
3 Convertitore di Frequenza Schneider
4 Fotoelettrico di Conteggio SICK
5 Alimentatore Switching Schneider
6 Pressostato SMC
7 Cilindro FTEC
8 Elettrovalvola FTEC
9 Pulsante Schneider
10 Spia di Allarme Schneider
11 Interruttore Schneider
6. Vantaggi
6.1. Buone prestazioni anticorrosive, adatte per il riempimento automatico di liquidi corrosivi con buona fluidità.
6.2. Il telaio esterno, la scatola dei materiali, il tubo di alimentazione, il telaio di trasporto, la testa di riempimento, il rilevamento del livello del liquido, la valvola, il supporto della lama e così via sono realizzati in materiale PP anticorrosivo con buone prestazioni anticorrosive.
6.3. Serbatoio di accumulo del liquido, lama del blocco cilindri, parti di transizione dell'attuatore, parti di sollevamento della testa di riempimento, staffa fotoelettrica, tubo di filettatura, tubo di scarico con trattamento spray in Teflon, prestazioni anticorrosive.
6.4. Design indipendente della scatola elettrica, coperchio in vetro temperato per sigillare il corpo macchina, sistema di scarico dell'aria sopra la testa di riempimento, la sua interfaccia può essere collegata al sistema di aria indotta della fabbrica per scaricare i gas di scarico generati durante il processo di riempimento, che è più sicuro ed ecologico.
6.5. La testa di riempimento utilizza il metodo di riempimento a immersione con cilindro pneumatico, che può ridurre la schiuma del materiale schiumogeno e prevenire la contaminazione del collo della bottiglia causata dalla fuoriuscita del materiale.
6.6. Il sistema di controllo elettrico adotta la configurazione Schneider, sistema di controllo elettrico integrato, più stabile e affidabile, sicuro ed ecologico, basso consumo energetico.
6.7. Il nome della trachea e il marchio fotoelettrico sull'attrezzatura, che facilitano la manutenzione e la riparazione.
6.8. Sistema di rilevamento intelligente multicanale
① Oltre al normale controllo del livello del liquido di lavoro, vengono aggiunti dispositivi di rilevamento del livello alto e basso e allarmi sonori e luminosi per prevenire livelli del liquido anomali.
② La pressione dell'aria di SMC in Giappone viene testata. Quando la pressione dell'aria è inferiore al valore impostato, l'attrezzatura emette un allarme e si arresta automaticamente.
